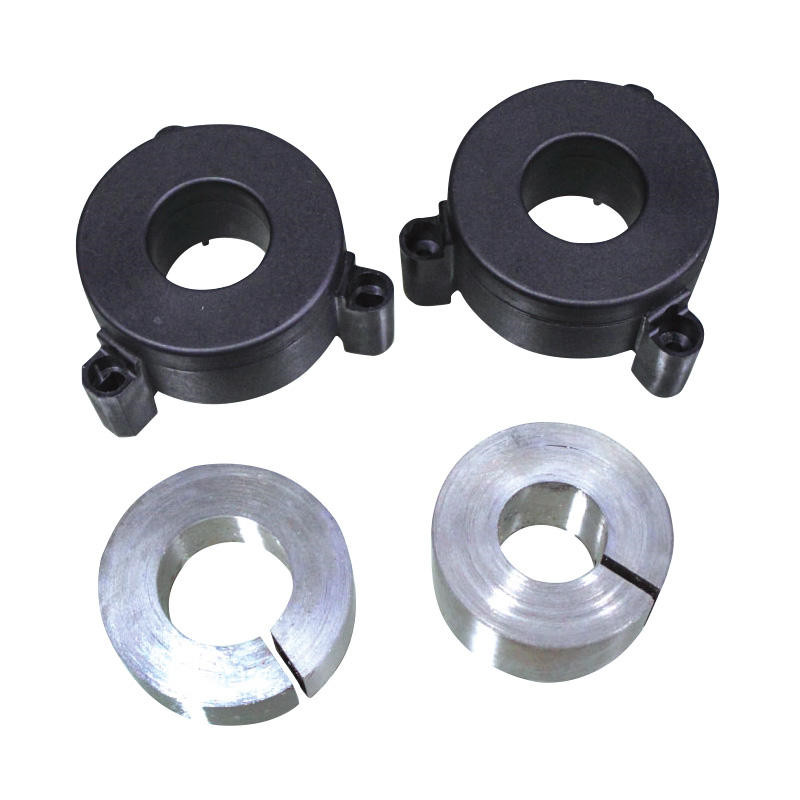

Product Name: チョークコイル用のアモルファストロイドコアアモルファスギャップ磁気コア
Description: MATERIAL PROPERTIES Amorphous gap core Saturate induction / Bs (T) 1.56 Magnetostriction / λs 27x10⁻⁶ Curie temperature (℃) 400 Density ρ (g/cm³) 7.18 Crystallization (℃) 515 Resistivity δ (μΩ.cm） 130 Hardness / Hv 960 Thickness (μm) 28~35 AMORPHOUR PFC CORE Amorphous gap core Part No. Core dimension Finished Core Dimension Characteristics Parameters OD(mm) xID(mm) xHT(mm) OD (mm) ID (mm) HT (mm) Le (mm) Ae (cm2) Wa (cm2) Vol (cm3) Wa x Ae (cm4) µ A1 (nH/N2) PFC-0016-c 15x10x5 18 8 7 3.93 0.11 0.50 0.43 0.06 100 34.4 PFC-0011-w 18x11x10 21 9 13 4.55 0.31 0.64 1.41 0.2 100 83 PFC-0054-w 25x15x10 30 11 13 6.28 0.43 0.95 2.70 0.41 100 86 PFC-0009-b 26x16x10 29 13 13 6.59 0.43 1.33 2.83 0.57 100 47.2 PFC-0030-b 30x20x15 34 17 19 7.85 0.65 2.27 5.10 1.48 100 103 PFC-0027-b 40x25x10 45 21 13 10.2 0.64 3.46 6.53 2.21 100 79.3 PFC-0019-b 40x25x15 45 21 19 10.21 0.97 3.46 9.90 3.36 100 119 PFC-0005 40x25x20 45 21 25 10.36 2.06 3.46 21.34 7.13 100 159 PFC-0043-b 46x27x20 51 23 25 11.46 3.26 4.15 37.36 13.53 100 358 PFC-0020-b 50x32x15 55 28 19 12.87 1.16 6.15 14.93 7.13 100 113 PFC-0003-b 50x32x20 55 28 25 12.87 1.55 6.15 19.95 9.53 100 151 PFC-0021-b 64x40x15 69 36 19 15.7 1.29 10.17 20.25 13.12 100 103 PFC-0061-b 70x40x25 75 36 30 17.27 3.23 10.17 55.78 32.85 100 235 PFC-0004-b 80x50x25 86 46 30 20.41 3.23 16.61 65.92 51.36 100 199 PFC-0002-b-03 80x50x40 85 46 45 20.41 5.16 16.61 105.32 89.47 100 318 PFC-0017-b-02 100x60x20 105 55 25 25.12 3.44 23.75 86.41 84.69 100 172 PFC-0039-b-03 100x60x40 105 55 45 25.12 6.88 23.75 172.83 163.4 100 344 AMORPHOUS PFC CORE Amorphous gap core No. Part Number Core dimensions (mm) Finished core size (mm) Le (mm) Ae (cm^2) Weight µ AT (Ref) OD ID HT OD (MAX) ID (MAX) HT (MAX) 1# AC-0109-c 6 3 3 6.5 2.5 3.5 1.414 0.039 0.393 1600 7 2# AC-0232-c 6.5 3.5 3.2 7.3 2.7 3.8 1.571 0.041 0.466 1600 7 3# AC-0036-w 13 8 8 15 6 10 3.299 0.172 4.074 1000 22 4# AC-0093-w 15 9 5 17.5 7.5 7 3.770 0.129 3.492 300 65 5# AC-0142-w 15 9.5 8 17 7.5 10 3.848 0.189 5.228 800 36 6# AC-0091-w 16 10 8 18.5 8 10.5 4.084 0.206 6.052 950 25 7# AC-0152-w 18 11 8 20.8 8.3 10.7 4.555 0.241 7.876 600 47 8# AC-0082-w 18 11 10 21 8.3 13 4.555 0.301 9.845 300 85 9# AC-0167-w 20 10 5 24 7.5 7.5 4.712 0.215 7.275 1050 26 10# AC-0163-w 20 12 10 23 10.2 12.6 5.027 0.344 12.415 800 41 11# AC-0014-w 22 13 10 26 9.5 14 5.498 0.387 15.276 170 200 12# AC-0181-b 28 16 25 33 12 29 6.911 1.290 64.016 600 70 13# TSAC-0218-w 28 19 12 30.5 16.5 13.5 7.383 0.464 24.617 550 110 14# AC-0240-b 35 20 30 39 17 34 8.639 1.935 120.029 400 130 15# AC-0225-c 37 25.5 15 38.5 24 16.2 9.817 0.742 52.286 250 220 16# AC-0259-b 40 25 15 44 21 19 10.210 0.968 70.926 550 110 17# AC-0154-b 50 32 20 54 27.5 24 12.881 1.548 143.162 250 300 18# AC-0062-b 58 38 20 62.5 34 24 15.080 1.720 186.227 5000 17 19# AC-0260 120 30 40 123 28 43 23.562 15.480 2618.823 400 250 20# AC-0256 150 40 40 153 37 42 29.845 18.920 4054.326 600 500 21# AC-0230-b 160 130 25 165.5 124.5 30.5 45.553 3.225 1054.804 4000 65 AMORPHOUS GAP CORE Fe-based amorphous alloy 1K101 with good frequency properties, stable inductance with various DC bias current, low loss, wide permeability range from 120 to 1200. APPLICATIONS PFC choke for DC inverter air conditioner Output filter or inductor in high frequency large power supplies Car audio choke coils DC/DC transformer filters Features High saturation induction – downsizing core With air gap – Excellent anti-bias current ability Low core loss – low temperature rise of components Good stability – working temperature -55 ~ 150℃
Category: アモルファスコア
For more product information or latest pricing, please contact us.
Phone: Contact Phone
Email: Contact Email
材料特性 アモルファスギャップコア 誘導誘導 / BS（T） 1.56 マグネトストリクト /λs 27x10⁻⁶ キュリーの温度（℃） 400 密度ρ（g/cm³） 7.18 結晶化（℃） 515 抵抗率δ（μω.cm） 130 硬度 / HV 960 厚さ（μm） 28〜35 Amorphour PFCコア アモルファスギャップコア パート番号 コアディメンション 完成したコアディメンション 特性パラメーター OD（mm）xid（mm）XHT（mm） OD（mm） ID（mm） HT（mm） le（mm） AE（CM2） WA（CM2） vol（cm3） wa x ae（cm4） µ A1（NH/N2） PFC-0016-C 15x10x5 18 8 7 3.93 0.11 0.50 0.43 0.06 100 34.4 PFC-0011-W 18x11x10 21 9 13 4.55 0.31 0.64 1.41 0.2 100 83 PFC-0054-W 25x15x10 30 11 13 6.28 0.43 0.95 2.70 0.41 100 86 PFC-0009-B 26x16x10 29 13 13 6.59 0.43 1.33 2.83 0.57 100 47.2 PFC-0030-B 30x20x15 34 17 19 7.85 0.65 2.27 5.10 1.48 100 103 PFC-0027-B 40x25x10 45 21 13 10.2 0.64 3.46 6.53 2.21 100 79.3 PFC-0019-B 40x25x15 45 21 19 10.21 0.97 3.46 9.90 3.36 100 119 PFC-0005 40x25x20 45 21 25 10.36 2.06 3.46 21.34 7.13 100 159 PFC-0043-B 46x27x20 51 23 25 11.46 3.26 4.15 37.36 13.53 100 358 PFC-0020-B 50x32x15 55 28 19 12.87 1.16 6.15 14.93 7.13 100 113 PFC-0003-B 50x32x20 55 28 25 12.87 1.55 6.15 19.95 9.53 100 151 PFC-0021-B 64x40x15 69 36 19 15.7 1.29 10.17 20.25 13.12 100 103 PFC-0061-B 70x40x25 75 36 30 17.27 3.23 10.17 55.78 32.85 100 235 PFC-0004-B 80x50x25 86 46 30 20.41 3.23 16.61 65.92 51.36 100 199 PFC-0002-B-03 80x50x40 85 46 45 20.41 5.16 16.61 105.32 89.47 100 318 PFC-0017-B-02 100x60x20 105 55 25 25.12 3.44 23.75 86.41 84.69 100 172 PFC-0039-B-03 100x60x40 105 55 45 25.12 6.88 23.75 172.83 163.4 100 344 アモルファスPFCコア アモルファスギャップコア いいえ。 部品番号 コア寸法（mm） 完成したコアサイズ（mm） le（mm） ae（cm^2） 重さ µ at（ref） od id ht od（マックス） id（マックス） ht（マックス） 1＃ AC-0109-C 6 3 3 6.5 2.5 3.5 1.414 0.039 0.393 1600 7 2＃ AC-0232-C 6.5 3.5 3.2 7.3 2.7 3.8 1.571 0.041 0.466 1600 7 3＃ AC-0036-W 13 8 8 15 6 10 3.299 0.172 4.074 1000 22 4＃ AC-0093-W 15 9 5 17.5 7.5 7 3.770 0.129 3.492 300 65 5＃ AC-0142-W 15 9.5 8 17 7.5 10 3.848 0.189 5.228 800 36 6＃ AC-0091-W 16 10 8 18.5 8 10.5 4.084 0.206 6.052 950 25 7＃ AC-0152-W 18 11 8 20.8 8.3 10.7 4.555 0.241 7.876 600 47 8＃ AC-0082-W 18 11 10 21 8.3 13 4.555 0.301 9.845 300 85 9＃ AC-0167-W 20 10 5 24 7.5 7.5 4.712 0.215 7.275 1050 26 10＃ AC-0163-W 20 12 10 23 10.2 12.6 5.027 0.344 12.415 800 41 11＃ AC-0014-W 22 13 10 26 9.5 14 5.498 0.387 15.276 170 200 12＃ AC-0181-B 28 16 25 33 12 29 6.911 1.290 64.016 600 70 13＃ TSAC-0218-W 28 19 12 30.5 16.5 13.5 7.383 0.464 24.617 550 110 14＃ AC-0240-B 35 20 30 39 17 34 8.639 1.935 120.029 400 130 15＃ AC-0225-C 37 25.5 15 38.5 24 16.2 9.817 0.742 52.286 250 220 16＃ AC-0259-B 40 25 15 44 21 19 10.210 0.968 70.926 550 110 17＃ AC-0154-B 50 32 20 54 27.5 24 12.881 1.548 143.162 250 300 18＃ AC-0062-B 58 38 20 62.5 34 24 15.080 1.720 186.227 5000 17 19＃ AC-0260 120 30 40 123 28 43 23.562 15.480 2618.823 400 250 20＃ AC-0256 150 40 40 153 37 42 29.845 18.920 4054.326 600 500 21＃ AC-0230-B 160 130 25 165.5 124.5 30.5 45.553 3.225 1054.804 4000 65 アモルファスギャップコア 良好な周波数特性を備えたFeベースのアモルファス合金1K101、安定したインダクタンス さまざまなDCバイアス電流、低損失、広い透過性の範囲は120〜1200です。 アプリケーション DCインバーターエアコンのPFCチョーク高頻度の大型電源の出力フィルターまたはインダクタカーオーディオチョークコイルDC/DCトランスフィルター 特徴 高い飽和誘導 - ダウンサイジングコア エアギャップを伴う - 優れたアンチバイアス電流能力 コア損失の低下 - コンポーネントの低温上昇 良好な安定性 - 作業温度-55〜150℃
